Komponen Dan Fungsi Alat Instalasi Penerangan Listrik Phbk Guru Listrik Keren


1. Papan Hubung Bagi Konsumen (PHBK)
Setelah dari APP tenaga/arus listrik disalurkan ke Papan Hubung Bagi Konsumen (PHBK) utama dengan konduktor/kabel dalam pipa PVC , berikutnya PHBK utama ke PHBK cabang seterusnya ke sirkit tamat. Didalam PHBK terdapat kabel pembumian yang seterusnya disambungkan ke elektroda pembumian.
Penempatan PHB sedapat mungkin mesti dipusatkan pada satu atau beberapa panel , sehingga gampang melaksanakan pengecekannya. Perlengkapan Hubung Bagi (PHB) secara biasa terdiri dari

Dari APP tenaga listrik disalurkan ke PHB utama konsumen dengan kabel dalam pipa instalasi. Saluran ini disebut sirkuit utama konsumen. di PHB utamakonsumen tenaga listrik didistribusikan ke titik beban melalui sirkuit selesai atau terlebih dahulu melalui sirkuit cabang , kemudian dari PHB cabang/sirkuit cabang tenaga listrik idistribusikan ke sirkuit simpulan.
Untuk instalasi rumah berdaya kecil , contohnya 450 VA , PHB utama hanya berbentuksatu kotak pengaman lebur (kotak sekering) dengan sakelar masuk untuk melayani satu sirkuit simpulan yang terdiri dari bebrapa titik lampu dan kotak kontak.
Bentuk PHB yang sering dipasang pelanggan adalah yang yang dibuat dari plastik keras dengan pintu plastik tembus pandang , selanjutnya baik sakelar utama ataupun sakelar cabangnya menggunakan MCB. Untuk pemasangannya , PHB disejajarkan dengan KWHmeter , atau ditempatkan dalam ruangan yang gampang dijangkaudengan ketinggian lebih kurang 175 cm dari lantai.
Box MCB
Untuk didalam PHBKnya mampu dibagi menjadi beberapa bagian

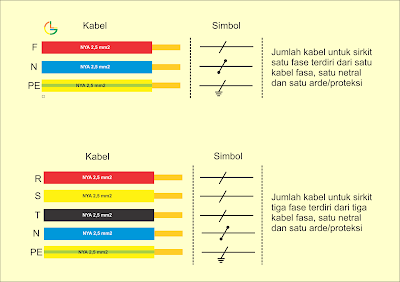

Diihat dari jumlah konduktor/kabelnya. Apabila keluaran APP satu fasa maka jumlah kabelnya tiga buah yaitu kabel fasa , netral dan Arde. Sedangkan untuk APP yang tiga fasa jumlah kabelnya ada lima buah adalah tiga kabel fasa (R , S , T) , satu kabel Netral dan satu kabel perlindungan/PE


a. PHBK Utama Fasa Satu
Instalasi rumah sederhana yang berdaya 450 VA. PHBK nya hanya terdiri dari satu kotak sekering dengan satu saklar kendalinya untuk melayani satu satu sirkit selesai yang terdiri dari beberapa titik lampu dan kotak kontak. Untuk pemasangan dizaman kini kotak sekering sudah diganti dengan kotak PHB/Box MCB yang didalamnya diletakkan MCB dan terminal netral dan grounding. Nah mari kita amati rangkaian pemasangan kotak sekering dan Box PHB
PHB dengan Box Sekering
PHB dengan Kotak Box MCB
Yok mari kita nonton cara pemasangan box sekering , perhatikan baik-baik ya


Kalau yang ini cara memasang box MCB , amati teknik dan cara memasangnya ya


b. PHBK Utama Fasa tiga
Berdasarkanketentuan PUIL (511.2.5) bahwa PHBK yang mempunyai banyak sirkit keluar fasa tunggal dan fasa tiga , baik intalasi daya maupun instalasi pencahayaan , gawai pinjaman , saklar dan termina harus dikelompokkan sehingga :
  1. Kelompok perlengkapan intalasi daya seharusnya terpisah  dari kalangan perlengkapan instalasi pencahayaan/penerangan
  2. Kelompok peralatan fasa tunggal , fasa dua dan fasa tiga ialah golongan sendiri-sendiri yang terpisah

Penempatan panel harus memenuhi syarat-syarat berikut sesuai dengan PUIL ( 6.3 - 6.4) ialah :
  1. Tinggi optimal dari lantai 1 ,2 sampai dengan 2 meter
  2. Didepan panel harus mempunyai ruang bebas yang cukup luas
  3. Saat membuka panel ini tidak terganggu oleh beda apapun
  4. Pintu PHB harus mampu terbuka sarat
  5. Panel mesti dipasang pada kawasan yang tepat kering dan berventilasi cukup
Nah secara singkat PHB itu memiliki beberapa fungsi , menurut (Drs. Aslimeri , MT : 1991 : 92) :
1. Penghubung
Panel befungsi untuk menghubungkan antara satu rangkaian listrik dengan rangkaian listrik lainnya pada suatu operasi kerja. Panel menghubungkan suplay tenaga listrik dari panel utama hingga ke beban-beban baik instalasi penernagan maupun tenaga.
2. Pengaman
Suatu panel akan melaksanakan pekerjaan secara otomatis melepas sumber atau sulay tenaga listrik jika terjadi gangguan pada rangkaian. Komponen yang berfungsi selaku pengaman pada panel listrik ini yaitu MCB
3. Pembagi
PHB membagi golongan beban baik pada instalasi penernagan maupun pada instalasi tenaga. Panel mampu memisahkan atau membagi suplay listrik berdasrkan jumlah beban dan banyak ruangan yang ialah pusat beban. Pembagian tersebut dibagi menjadi beberapa grup beban dan juga untuk membagi fasa R , fasa S , fasa T
4. Penyuplai
Panel memasok tenaga listrik dari sumber ke beban. Panel selaku penyedia , dan mendisbrusikan tenaga listrik dari panel utama , panel cabang hingga ke pusat beban baik untuk instalasi penerangan maupun intalasi tenaga.
5. Pengontrol
Fungsi PHB selaku pengontrol yaitu fungsi paling utama , sebab dari panel terebut masing-masing rangkaian beban mampu diatur. Seluruh beban pada bangunan baik instalasi penernagan maupun instalasi tenaga mampu dikontro dari sebuah kawasan.


Begitulah penjelasan singkat perihal Perlengkapan Hubung Bagi Konsumen (PHBK) , semoga menunjukkan faedah ,
Nah untuk selanjutnya kita membicarakan masih perihal peralatan dan komponen Instalasi penerangan yang masih menjadi tanggung jawab si pemilik/pelanggan ialah wacana

Komponen dan Fungsi Alat Instalasi Penerangan Listrik Kotak Kontak/Stop Kontak
